最近玩字符画，查了一下主流的字符画算法，基本采用平均灰度这一指标将图片区域映射到单个字符。
他们的具体做法是，建立灰度级别到字符的查找表，类似[0~255]->[0-9a-zA-Z!@#$%^&*()]，然后做一些位置对齐、直方图均衡等额外操作使得成图更加美观。
以上实现具体可参考知乎：字符画——从入门到不屑

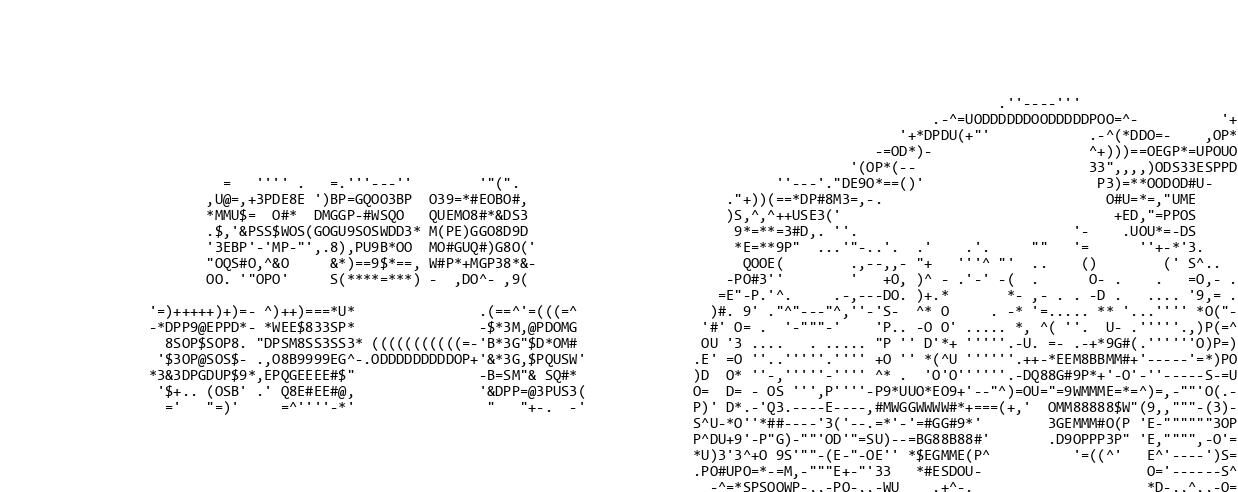

这样的实现直观而简洁，但是平均灰度这一指标是不完美的。请见下图：
图中“好”字的上沿出现了一行独立的单引号’，“一”字的上沿变成了纵向延伸而横线断裂的左括号(，这些类似的误差导致这张字符画的观感较差。
事实上，基于平均灰度的字符画生成更像是一种降采样+添加噪声的图像处理：算法按像素区域将灰度转化为字符，而字符形状的不匹配相当于引入了一种结构化的随机噪声。
这个算法是不完美的，那么有没有完美的算法呢？本文就来探究这件事。
图像-字符形状匹配原理
在字符画生成算法中，受应用限制，我们一般预先设定好字符的种类、样式、大小，然后把字符堆起来，希望它尽可能地还原原画。例如一个3x3字符大小的“工”字图像，使用字符{1-+}可以拼成下面字符画：
1
2
3
-+-
1
-+-
从图像像素层面考虑，一般一个字符位在字符画图像中所占的区域是固定的，该区域包含若干个像素。
那么对于这块区域来说，为达成尽可能还原原画的目标，就应当尽量让每个像素都与原图一致。
当然，如果每个位置的像素都完全一致，那么字符画和原图就一模一样——但这件事很少发生。100个字符只能对应100个区域图形，而8x16的像素区域即有$256^{8*16}$种可能。
因此我们需要一个损失函数来指导字符匹配。它需要衡量每个字符与原图的一致性，从而使得每个区域的字符能最佳表达原图区域。
一致性和表现力这些概念对我来说比较复杂，这里暂时选用常用的像素均方误差来衡量字符一致性，即$J=\Sigma_i\Sigma_j{(I_{ij}-\hat{I}_{ij})^2}$
有了这样一个损失函数以后，我们就可以为每块区域给出最优的字符，从而组成整幅字符画。
图像-字符形状匹配实现
整个实现主要分为两个部分：
字符图像预生成
字符数量少而且图像是固定的，如果每次生成字符画都计算字符图像会带来较大的重复计算开销，所以可以预生成并存储字符的灰度图像。
为计算损失函数，这里将图像转为科学计算库numpy存储。 中间操作采用numpy进行以加速计算，在最后生成图像前从numpy转换到PIL.Image。
为了排版工整和计算方便，需要裁剪字符图片使它们等宽。 目前有一些等宽字体，但主流使用的字体并不严格等宽。 这里我简单地将较大的字符图片裁剪到最小字符的大小（本来宽度只差1个像素）。
最后将字符图像数组stack为维度（num, h, w）的数组，便于批量计算。
字符画生成
按原图像字符区域计算损失函数，然后把最优字符的图像贴上去。

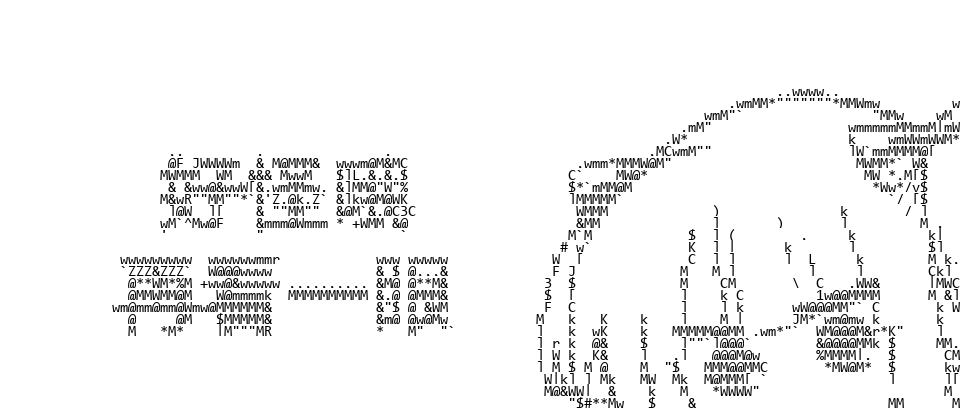

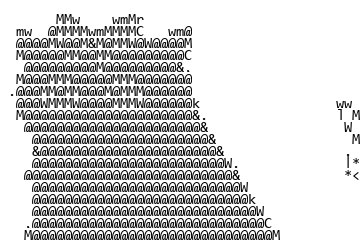

实现效果如下：
可以看到，生成字符画的字形轮廓已经非常好了，手的轮廓和猫的翘毛非常还原。不过黑猫的面部太模糊了…
额外改进
直方图均衡

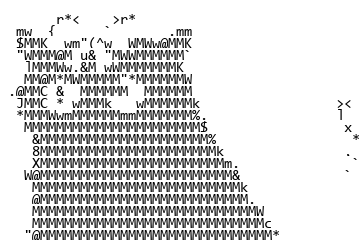

我认为字符的表达力比黑白画要弱，需要进一步对原图像额外做一些艺术性处理，比如直方图均衡。 改进效果如下：
可以看到黑猫的眼睛和蝴蝶结亮了，而手的轮廓相对没有以前清楚了。
直方图均衡不是一个稳定的改进方案，它会带来一些额外的问题：
- 不同帧的同一物体可能被映射到不同灰度，导致动画观感下降。可以选取某一关键帧构建全局的灰度映射；
- 字符画整体偏亮，在较亮的区域可以表现更多细节，而直方图均衡后的图整体会更暗一些。计划直接匹配一种较亮的灰度直方图，目前还没实现。
等待后续补充完善。
结合形状和灰度的一致性评价
经过一段时间的尝试后，我发现像素均方误差损失函数不能刻画灰度上的一致性。
因为字符图片的像素大多为纯黑或纯白，各像素到某一中间灰度的距离始终是很远的。区域灰度存在不同像素的互补平衡，而像素级的绝对值距离叠加无法反映像素间互补关系。
所以我加入了第二个评价指标：灰度距离损失函数，它的形式为$J=(\Sigma_i\Sigma_j{I_{ij}-\hat{I}_{ij}})^2$
然后总损失函数由像素均方误差损失函数、灰度距离损失函数带权叠加。
改进效果如下，原图：

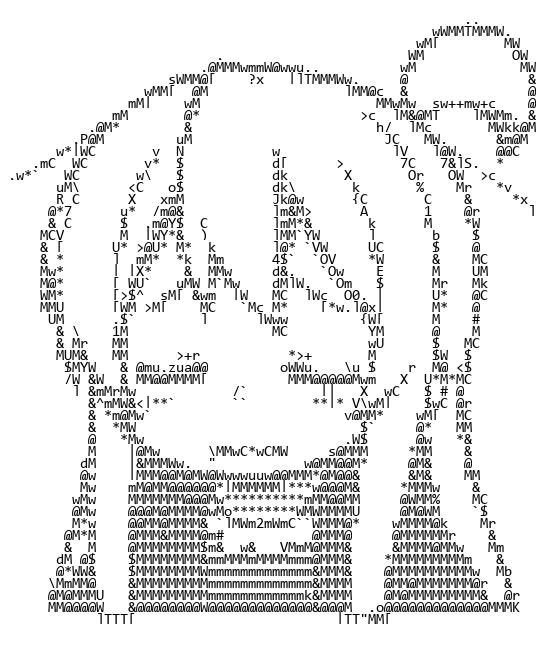

改进后：
可以看到图中既有较多的形状也有一些灰度色块，两者取得了初步的平衡。可以简单地设置两损失的权重来调节字符画的形状倾向和灰度倾向。

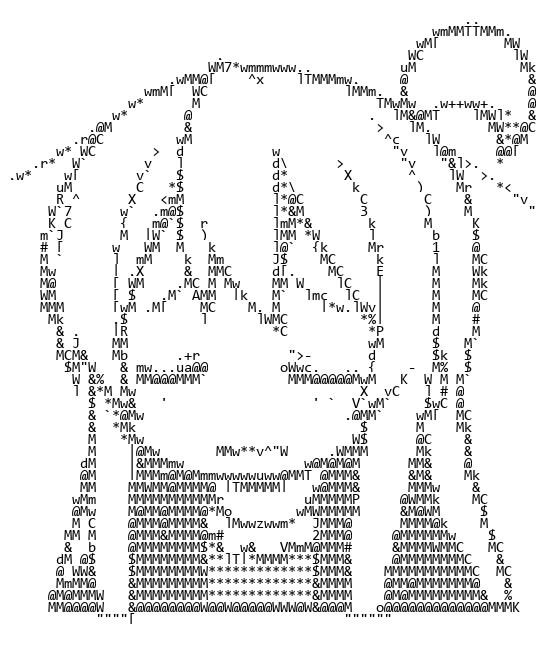

需要注意的是，两个损失函数需要统一量级。如果将平方$square$改为绝对值$abs$的话，两损失函数对不同像素的作用很难对齐，并且权重调整的效果也不那么好。初始权重的效果如下：
看到生成的字符画比较偏向灰度；实际上这种方案很难通过调整权重找到两者的平衡。
Nonebot2 源码
我在QQ机器人Nonebot2框架中完成了上述思路的Python实现。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
import numpy as np
from PIL import Image, ImageFilter, ImageDraw
from PIL.Image import Image as IMG
from PIL.ImageOps import equalize
from typing import List, Dict, Optional
from nonebot_plugin_imageutils.fonts import Font
from nonebot_plugin_imageutils import BuildImage, Text2Image
from .download import load_image
from .utils import UserInfo, save_gif, make_jpg_or_gif, translate
from .depends import *
charpic_char_map = r' `1234567890-=qwertyuiop[]\\asdfghjkl;\'zxcvbnm,./!@#$%^&\*\(\)_\+QWERTYUIOP{}\|ASDFGHJKL:"ZXCVBNM<>\?'
charpic_char_num = len(charpic_char_map)
charpic_char_font = Font.find("Consolas").load_font(15)
charpic_char_img = None # (char_num, h, w)
def _init_charpic():
global charpic_char_img
def make(char) -> BuildImage:
text = "\n".join([char])
w, h = charpic_char_font.getsize_multiline(text)
text_img = Image.new("RGB", (w, h), "white")
draw = ImageDraw.Draw(text_img)
draw.multiline_text((0, 0), text, font=charpic_char_font, fill="black")
return BuildImage(text_img)
charpic_char_img = list()
for char in charpic_char_map:
img = np.asarray(make(char).convert("L").image)
charpic_char_img.append(img)
char_h, char_w = charpic_char_img[0].shape
for i in range(charpic_char_num):
charpic_char_img[i] = charpic_char_img[i][:char_h, :char_w]
charpic_char_img = np.stack(charpic_char_img, axis=0) # (char_num, h, w)
def charpic(img: BuildImage = UserImg(), arg: str = Arg()):
if charpic_char_img is None:
_init_charpic()
_, char_h, char_w = charpic_char_img.shape
def make(img: BuildImage) -> BuildImage:
img = img.convert("L").image
if '平衡' in arg:
img = equalize(img)
img = np.asarray(img)
img_h, img_w = img.shape
img_h_ = img_h if img_h % char_h == 0 else ((img_h // char_h) + 1) * char_h
img_w_ = img_w if img_w % char_w == 0 else ((img_w // char_w) + 1) * char_w
img_ = np.ones((img_h_, img_w_), dtype=np.int32) * 255
img_[:img_h, :img_w] = img
p_h = 0
while p_h < img_h_:
img_h = np.repeat(np.expand_dims(img_[p_h:p_h + char_h], axis=0), charpic_char_num, axis=0)
p_w = 0
while p_w < img_w_:
bias = img_h[:, :, p_w:p_w + char_w] - charpic_char_img
grayscaleloss = np.square(bias.mean(2).mean(1))
l2loss = np.square(bias).mean(2).mean(1)
loss = grayscaleloss + l2loss
img_[p_h:p_h + char_h, p_w:p_w + char_w] = charpic_char_img[loss.argmin()]
p_w = p_w + char_w
p_h = p_h + char_h
img_ = Image.fromarray(img_)
return BuildImage(img_)
return make_jpg_or_gif(img, make)
